Aveo Plastik Su Geçirmez Elektrik Panosu: Modeller, Özellikler ve Doğru Seçim Rehberi
Elektrik tesisatının nem, toz ve su temasına en savunmasız bileşeni hiç şüphesiz panodur. Kablolar ve borular bu etkenlerden görece kolay korunur; ancak içinde sigorta, kontaktör ve bağlantı noktaları barındıran bir panoya rutubet ya da su girdiğinde hasar bir anda büyük bir alana yayılabilir. Bu yüzden dış mekân, ıslak zemin ya da yoğun buhar ortamı söz konusu olduğunda su geçirmez elektrik panosu seçimi kritik bir mühendislik kararına dönüşür.

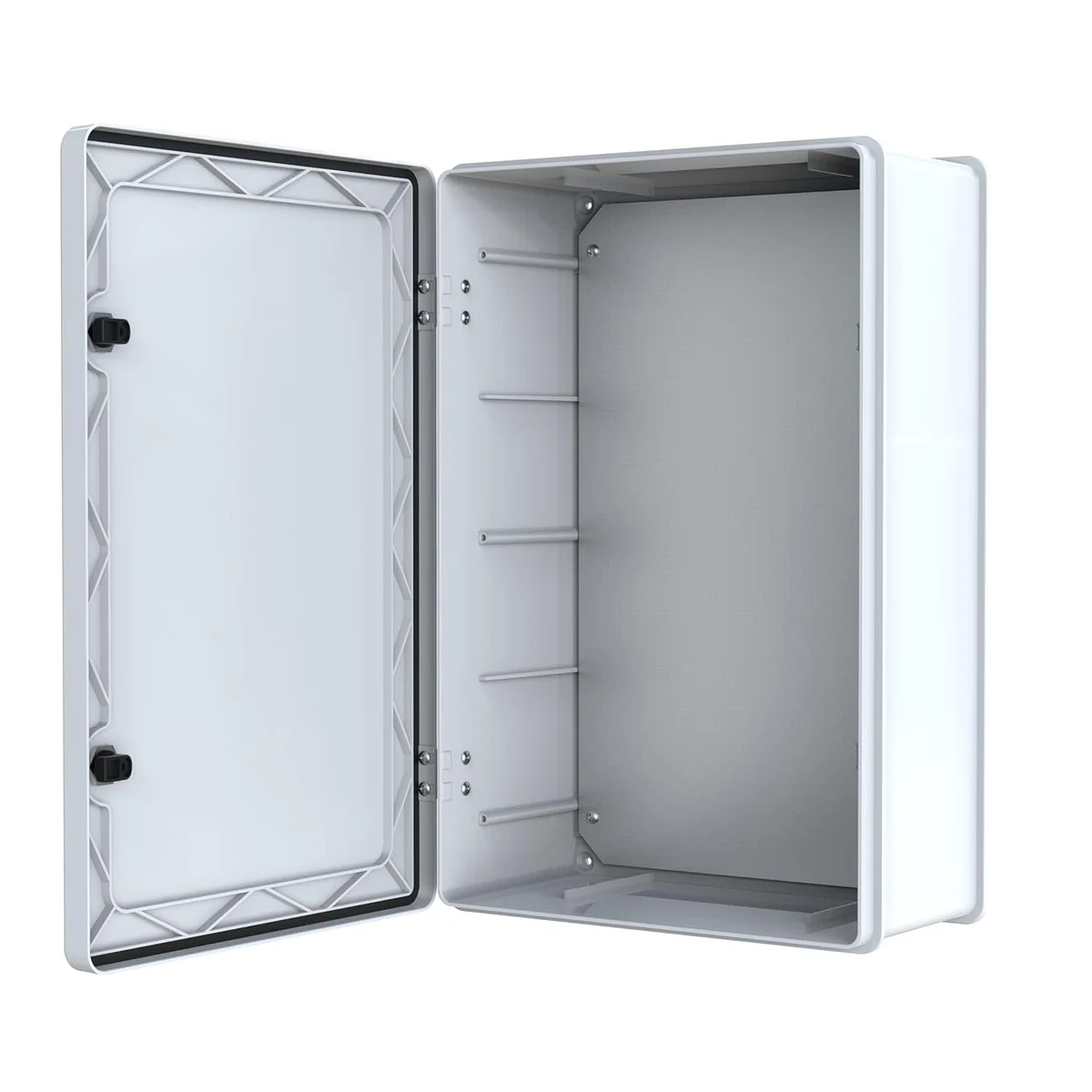

Aveo Plastik, bu ihtiyaca yanıt vermek için IP65 koruma sınıfında taban saçlı ABS pano serisi üretmektedir. Hem opak hem şeffaf kapak seçeneğiyle sunulan bu seri, 200x300mm boyutundan 800x600mm boyutuna kadar geniş bir ölçek yelpazesini kapsamaktadır. Bu yazıda Aveo Plastik'in su geçirmez pano modellerini, teknik özelliklerini ve hangi model için hangi ortamın uygun olduğunu ayrıntılı biçimde ele alıyoruz.
Aveo Plastik IP65 Pano Serisinin Yapısal Özellikleri
Aveo Plastik su geçirmez panoların tasarımında dört temel bileşen öne çıkmaktadır.
ABS Malzeme Gövde: Aveo Plastik IP65 panolarının gövdesi ABS (Akrilonitril Bütadien Stiren) malzemeden üretilmektedir. ABS; korozyona karşı doğal direnç, yüksek darbe mukavemeti ve UV dayanımını aynı anda sunar. Sac panolarda zorunlu olan galvanizasyon ve epoksi boya sürecine ihtiyaç duymaz; bu yapısal avantaj uzun ömürlü nem direnci anlamına gelir.
Çevre Boyunca Tam Conta Sistemi: IP65 koruma sınıfının fiilen karşılanması için panonun kapak-gövde birleşim hattı boyunca kesintisiz bir conta bulunması zorunludur. Aveo Plastik panolarda bu conta, kapak kapatıldığında tüm çevre boyunca eşit baskı altında sıkışacak biçimde tasarlanmıştır.
Taban Sacı Dahil Yapı: TSP ve TSS serilerinde taban sacı pano ile birlikte temin edilmektedir. Bu sac, DIN ray montajına, kompakt sigorta, kontaktör ve otomasyon ekipmanı yerleşimine doğrudan zemin sağlar. Ayrı montaj plakası arayışını ortadan kaldırır ve kurulum süresini anlamlı biçimde kısaltır.
Kilit Mekanizması: Kapak kilidi, hem yetkisiz erişimi önler hem de kapağın tüm çevre boyunca conta üzerine eşit baskı uygulamasını sağlar. Bu iki işlev birbirini destekler; kilit sızdırmazlık güvencesinin ayrılmaz parçasıdır.
Aveo Plastik TSP Serisi: Opak Kapaklı IP65 ABS Pano
TSP serisi, Aveo Plastik'in su geçirmez pano ailesinin opak kapaklı modelleridir. Opak kapak; pano içini güneş ısısından, UV ışığından ve dış görünümden korur. Özellikle sürekli güneş ışığına maruz kalan açık hava konumlarında ve içeriden ısınan ekipmanın soğutulması kritik olduğu durumlarda bu seçenek tercih edilir.
TSP serisi modelleri şunlardır:
TSP-203013 — 200x300x130mm Taban Saçlı Opak Kapaklı ABS Pano
Aveo Plastik'in en kompakt IP65 modeli. Küçük kapasiteli dış mekân sigorta noktaları, aydınlatma kontrol grupları ve tek devreli besleme hatları için uygundur. Derinlik 130mm olduğundan kompakt sigorta ve küçük ölçekli ekipmanlar rahatça yerleştirilebilir.
TSP-253515 — 250x350x150mm Taban Saçlı Opak Kapaklı ABS Pano
Orta küçük boyut aralığında yer alan bu model; konut bahçe aydınlatma dağıtımı, tarla sulama pompa kontrol noktaları ve küçük ahır-sera tesisatları için sıkça tercih edilmektedir. 150mm derinlik, birkaç kompakt sigortanın DIN ray üzerinde dizilmesine yeterlidir.
TSP-304017 — 300x400x170mm Taban Saçlı Opak Kapaklı ABS Pano
Sektörde en çok talep gören boyut aralıklarından biri olan 300x400mm formatı; şantiye geçici dağıtım noktaları, atölye besleme panoları ve ticari yapı dış mekân grupları için standart seçim haline gelmiştir. 170mm derinlik birden fazla sigorta grubu ve klemens dizisine alan tanır.
TSP-304022 — 300x400x220mm Taban Saçlı Opak Kapaklı ABS Pano
Aynı taban boyutuna 220mm derinlik eklenmiş bu model; kablo debisinin yoğun olduğu noktalarda, birden fazla giriş hattının bir arada yönetildiği uygulamalarda veya pano içine ekstra kablo boşluğu bırakılması gereken durumlarda tercih edilir.
TSP-355019 — 350x500x190mm Taban Saçlı Opak Kapaklı ABS Pano
Orta büyük boyut; endüstriyel tesisin dış cephesindeki besleme dağıtım noktaları, yüzme havuzu teknik hacimleri ve sera otomasyonu kontrol panolarında kullanılmaktadır. Yüksekliği 500mm'ye çıkmış taban sacı bu modelde daha geniş DIN ray alanı sunar.
TSP-405018 — 400x500x180mm Taban Saçlı Opak Kapaklı ABS Pano
Genişlik ve yükseklik olarak 400x500mm formatına sahip bu model; motor kontrol grupları, küçük otomasyon uygulamaları ve çok çıkışlı dağıtım noktaları için uygundur.
TSP-406020 — 400x600x200mm Taban Saçlı Opak Kapaklı ABS Pano
Yüksekliği 600mm'ye çıkan bu model, daha büyük sigorta kapasitesi ve ekipman yoğunluğuna imkân tanır. Fabrika besleme tabloları, soğuk hava deposu elektrik dağıtımı ve büyük tarım tesisi kontrol panolarında tercih edilmektedir.
TSP-507025 — 500x700x250mm Taban Saçlı Opak Kapaklı ABS Pano
Aveo Plastik IP65 serisinin orta büyük modellerinden biri. 250mm derinlik ile bu boyutta ekipman yönetimi çok daha esnek hale gelir. Endüstriyel tesisler, marina güç dağıtımı ve büyük ölçekli tarla sulama sistemleri bu modelin tipik kullanım alanlarıdır.
TSP-806026 — 800x600x280mm Taban Saçlı Opak Kapaklı ABS Pano
Serinin en büyük modeli. 800mm genişlik ve 280mm derinliğiyle bu pano; yüksek kapasiteli endüstriyel enerji dağıtım noktaları, büyük fabrika besleme panoları ve kurumsal açık hava elektrik altyapılarında kullanılmaktadır.
Aveo Plastik TSS Serisi: Şeffaf Kapaklı IP65 ABS Pano
TSS serisi, TSP serisiyle aynı gövde ve IP65 koruma altyapısını paylaşır. Tek fark kapağın şeffaf polimer malzemeden üretilmiş olmasıdır. Bu şeffaflık; pano içini açmadan görsel denetim, indikatör lamba ve sayaç okuma ile ekipman durumu izleme imkânı tanır.
Şeffaf kapaklı modeller; bakım sıklığı yüksek uygulamalarda, sayaç okumasının kapak açılmadan yapılması gereken noktalarda ve tesisat yöneticisinin içeriği hızlıca görmesi beklenen alanlarda tercih edilir.
TSS serisi modelleri TSP serisiyle birebir boyut eşleşmesi sunar:
- TSS-203013 — 200x300x130mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-253515 — 250x350x150mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-304017 — 300x400x170mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-304022 — 300x400x220mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-355019 — 350x500x190mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-405018 — 400x500x180mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-406020 — 400x600x200mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-507025 — 500x700x250mm Taban Saçlı Şeffaf Kapaklı ABS Pano
- TSS-806026 — 800x600x280mm Taban Saçlı Şeffaf Kapaklı ABS Pano
Boyut eşleşmesi, projenin ilerleyen aşamalarında opak-şeffaf değişimini ekstra maliyet olmadan gerçekleştirmeye olanak tanır; aynı boyutu kullanan iki farklı noktada farklı tercih yapılabilir.
Opak mı Şeffaf mı? Doğru Kapak Seçimi
Bu iki seri arasında seçim yaparken belirleyici soru şudur: Pano içini düzenli olarak dışarıdan görme gereksinimi var mı?
Opak kapak (TSP) şu durumlarda daha uygundur: Pano güneş ışığına doğrudan maruz kalıyorsa, kapak açılmadan gözlem gerektiren ekipman yoksa ve pano içine dışarıdan ısı transferini sınırlamak öncelikliyse.
Şeffaf kapak (TSS) şu durumlarda tercih edilir: Pano içindeki sinyal lambaları, gösterge ekranları veya sayaçların kapak açılmadan okunması gerekiyorsa, bakım personelinin hızlı görsel kontrol yaptığı noktalarda bulunuyorsa ve içerik durumunun anlık takibi operasyonel verimlilik açısından önem taşıyorsa.
Aveo Plastik IP65 Panoların Kullanım Alanları
Taban saçlı IP65 ABS panolar, aşağıdaki ortam ve uygulama kategorilerinde düzenli olarak tercih edilmektedir.
Tarım ve Sera Tesisleri: Sulama otomasyon panolarında, tavuk çiftliği ve ahır elektrik dağıtım noktalarında, sera ısıtma ve soğutma kontrol tablolarında sürekli nemli ortam IP65 zorunluluğu doğurur. ABS malzemenin amonyak buharına ve gübre solüsyonu sıçramalarına karşı direnci bu kullanım için ek avantaj sağlar.
Şantiye Geçici Tesisatları: İnşaat sürecindeki binalarda hem toz hem su temasının yoğun olduğu bu ortamlarda IP65 sınıfı ABS pano sektör standardı haline gelmiştir. Taşınabilir ve hafif yapısı saha içinde yeniden konumlandırmayı kolaylaştırır.
Endüstriyel Üretim Tesisleri: Yıkama yapılan üretim hatları, boya ve kaplama bölümleri ile gıda işleme tesislerinde pano seçiminde IP65 minimum gereksinim olarak kabul görür.
Açık Hava Aydınlatma ve Altyapı: Park, yol ve peyzaj aydınlatma kontrol noktaları, reklam panosu besleme grupları ve EV şarj istasyonu yönetim panoları bu kategorinin tipik uygulamalarıdır.
Denizcilik ve Kıyı Tesisleri: Liman ve marina elektrik dağıtım noktalarında tuz buharı ve nem etkisine karşı ABS'nin korozyon direnci, sac alternatiflerine kıyasla belirgin avantaj sağlar.
Otoparklar ve Bodrum Katlar: Yoğuşma nemi ve araç yıkama suyu sıçramasına maruz kalan bu alanlarda IP65 standarttır.
Aveo Plastik IP65 Pano Seçim Tablosu
Küçük kapasite, tek hat veya birkaç kompakt sigorta gerektiren durumlar için 200x300x130mm (TSP-203013 / TSS-203013) veya 250x350x150mm (TSP-253515 / TSS-253515) modeller önerilir.
Orta kapasite, tipik şantiye ve dış mekân besleme tabloları için 300x400x170mm (TSP-304017 / TSS-304017) veya 350x500x190mm (TSP-355019 / TSS-355019) modeller uygundur.
Büyük kapasite, endüstriyel ve kurumsal enerji dağıtım noktaları için 400x600x200mm (TSP-406020 / TSS-406020), 500x700x250mm (TSP-507025 / TSS-507025) veya 800x600x280mm (TSP-806026 / TSS-806026) modeller tercih edilmelidir.
Montaj ve Kurulum Notları
Kablo giriş deliklerinin contarlı kablo rekorları ile kapatılması, IP65 güvencesinin sahadaki geçerliliği için zorunludur. Pano ne kadar iyi tasarlanmış olursa olsun, açık bırakılan kablo delikleri su sızmasının birincil giriş noktasına dönüşür.
Taban sacında DIN ray yerleşimi pano tesliminden önce planlanmalıdır. Ray konumu ve ekipman dizilişi, kablo güzergahı uzunluklarını ve pano içi düzeni doğrudan etkiler. Bu planlama, kurulum sırasında yeniden montaj ihtiyacını ortadan kaldırır.
Termal yönetim, IP65 panolarda kritik önem taşır. Sızdırmazlık seviyesi arttıkça pano içindeki ısının dışarıya transferi zorlaşır. Yüksek güç yoğunluklu ekipman barındıran panolarda termostat kontrollü soğutma fanı veya ısı alışverişi hesabı yapılması önerilir.
Vida montajı için taban sacının kenarlarındaki hazır delikleri kullanarak DIN ray sabitlemek, sahada matkap kullanımını gerektirmez ve kurulum süresini önemli ölçüde kısaltır.
Aveo Plastik Hakkında
Aveo Plastik, yıllardan bu yana Perpa Ticaret Merkezi bünyesinde faaliyet gösteren, elektrik tesisat malzemeleri alanında geniş ürün portföyüne sahip köklü bir üretici firmadır. Kablo kanalları, spiral borular, termoplastik buatlar, sigorta kutuları ve IP65 pano sistemleri başta olmak üzere tüm ürünler; konut, ticari yapı ve endüstriyel proje ihtiyaçlarını karşılayacak biçimde tasarlanmış ve test edilmiştir.
Sık Sorulan Sorular
Aveo Plastik IP65 pano dışarıda kullanılabilir mi?
Evet. IP65 sınıfı; toza karşı tam koruma ve her yönden su jeti sıçramasına karşı dayanım sağlar. Yağmur, çiğ ve çevresel nem koşullarına açık dış mekân kurulumları için uygundur. Doğrudan ve yüksek basınçlı su jetine maruz kalmayacak konumlar için IP65 standart tercihtir.
TSP ve TSS serisi arasındaki fiyat farkı nedir?
Her iki seri aynı gövde, conta ve taban sacı altyapısını paylaştığından fiyat farkı yalnızca kapak malzemesinden kaynaklanır. Şeffaf kapak üretimi optik kalite polimer gerektirdiğinden TSS serisi TSP'ye kıyasla genellikle küçük bir fark içerir. Güncel fiyat bilgisi için yetkili bayilerle iletişime geçilmesi önerilir.
Aveo Plastik IP65 panoya taban sacı dahil mi?
Evet. TSP ve TSS serilerindeki tüm modellerde taban sacı pano ile birlikte sunulmaktadır. DIN ray montajı için ekstra aksesuara ihtiyaç duyulmaz.
Pano boyutunu nasıl seçmeliyim?
İçine yerleştirilecek sigorta, kontaktör ve diğer ekipmanların toplam hacmini hesaplayın ve minimum yüzde yirmi genişleme payı bırakın. İleride yapılacak ek için küçük pano seçimi çok daha yüksek değiştirme maliyeti doğurabilir.
Aveo Plastik IP65 pano sertifikalı mı?
Aveo Plastik ürünleri standartlara uygun üretim ve test süreçlerinden geçirilmektedir. Proje bazlı sertifika gereksinimleri için yetkili bayiler aracılığıyla teknik destek alınabilir.
Su geçirmez elektrik panosu seçiminde gövde malzemesi, conta kalitesi, taban sacı dahil yapı ve doğru boyut belirleme bir bütün olarak değerlendirilmelidir. Aveo Plastik'in TSP ve TSS serileri bu kriterlerin tamamını ABS malzeme ve IP65 test standardıyla karşılamakta; 200x300mm'den 800x600mm'ye kadar uzanan boyut yelpazesiyle küçük ölçekli dış mekân noktasından büyük endüstriyel dağıtım tablosuna kadar geniş bir uygulama alanına hitap etmektedir.
Aveo Plastik IP65 pano modelleri, fiyatları ve stok durumu hakkında bilgi almak için aveoplastik.com.tr'yi ziyaret edebilir ya da yetkili Aveo Plastik bayileriyle iletişime geçebilirsiniz.
