Çelik Spiral Boru: Plastik Spiralden Ne Zaman Üstündür?

Her kablo koruma probleminin cevabı plastik spiral boru değildir. Mekanik baskı, darbe, titreşim ve yüksek sıcaklığın bir arada bulunduğu ağır sanayi ortamlarında plastik spiral borunun ezilmesi, deformasyona uğraması ve güzergahı kaybetmesi kaçınılmazdır. Bu ortamlarda tercih değişir: çelik spiral boru.

Aveo Plastik, çelik spiral boru kategorisinde iki seri sunmaktadır: standart ÇSB serisi ve izolasyon kılıflı İSB serisi. Her ikisi de 9mm'den 42mm'ye kadar geniş bir çap yelpazesinde mevcuttur. Bu rehberde her serinin yapısını, avantajlarını ve plastik spiralle karşılaştırmasını ele alıyoruz.

Çelik Spiral Borunun Yapısı

Çelik spiral boru, galvanizli veya parlak çelik şeridin sarmal biçimde katlanmasıyla üretilir. Bu sarım plastiğe kıyasla çok daha yüksek halka rijitliği (ezilme direnci) sağlar. Aynı zamanda metal yapısı elektromanyetik girişimi (EMI) kısmen azaltır; bu özellik hassas sinyal hatlarında ek güvenlik sunar.

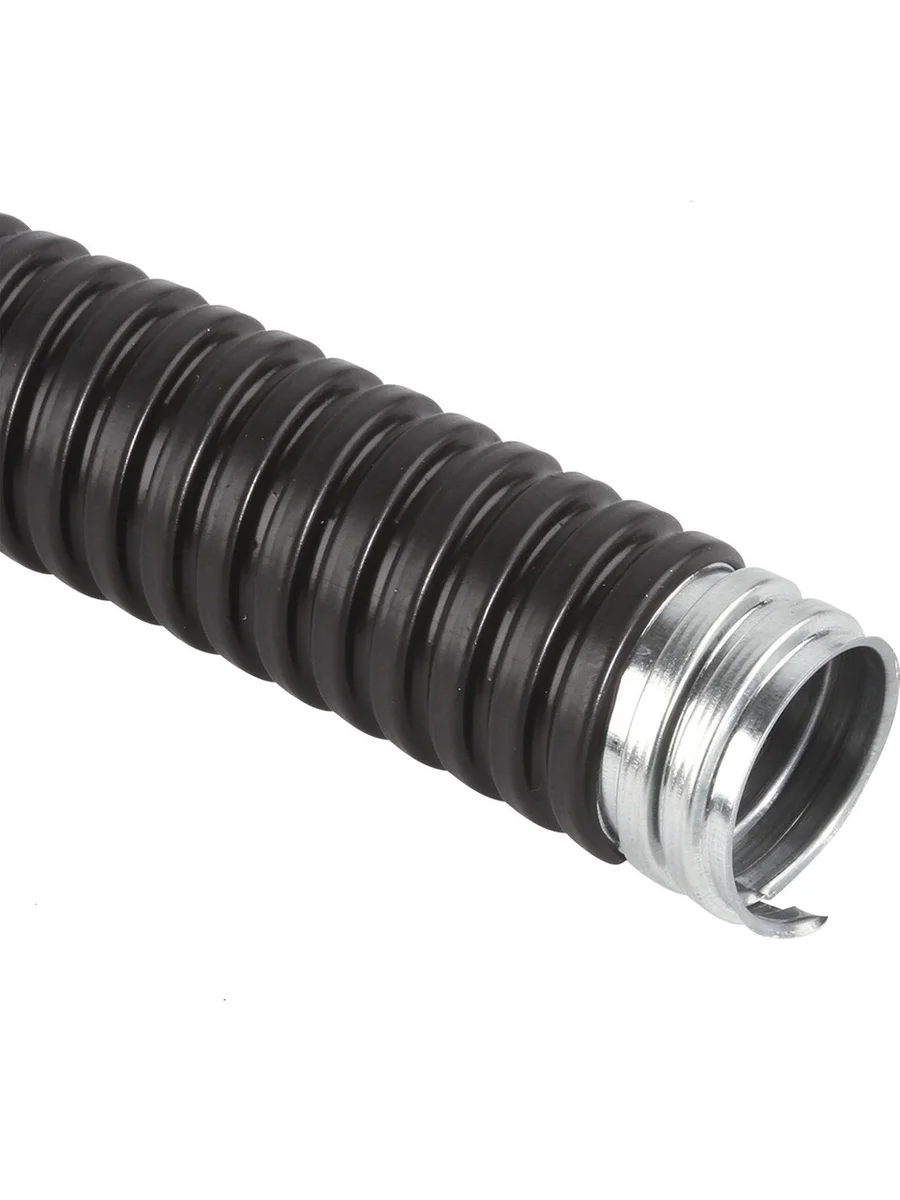

İzoleli versiyonda (İSB serisi) çelik sarımın üzerine PVC veya polietilen kılıf eklenir. Bu kılıf iki işlev görür: çeliği korozyondan ve sürtünmeden korur; aynı zamanda kurulum sırasında çıplak çelik kenarlarının kablo yalıtımına zarar vermesini önler.

Aveo Plastik ÇSB Serisi: Standart Çelik Spiral Boru

• ÇSB-090 – İç Çap 9mm, Dış Çap 12,1mm – 50 Mt./Ambalaj
• ÇSB-110 – İç Çap 11mm, Dış Çap 14,1mm – 50 Mt./Ambalaj
• ÇSB-140 – İç Çap 14mm, Dış Çap 17,1mm – 50 Mt./Ambalaj
• ÇSB-160 – İç Çap 16mm, Dış Çap 19,1mm – 50 Mt./Ambalaj
• ÇSB-180 – İç Çap 18mm, Dış Çap 21mm – 50 Mt./Ambalaj
• ÇSB-210 – İç Çap 21mm, Dış Çap 24mm – 50 Mt./Ambalaj
• ÇSB-260 – İç Çap 26mm, Dış Çap 29mm – 25 Mt./Ambalaj
• ÇSB-290 – İç Çap 29mm, Dış Çap 31mm – 25 Mt./Ambalaj
• ÇSB-320 – İç Çap 32mm, Dış Çap 35mm – 25 Mt./Ambalaj
• ÇSB-370 – İç Çap 37mm (35mm), Dış Çap 38mm – 25 Mt./Ambalaj
• ÇSB-420 – İç Çap 42mm (45mm), Dış Çap 48mm – 25 Mt./Ambalaj

Büyük çaplarda (26mm ve üzeri) ambalaj metrajı 25 metreye iner. Proje miktarı hesaplanırken bu değer göz önünde bulundurulmalıdır.

Aveo Plastik İSB Serisi: İzoleli Çelik Spiral Boru

• İSB-090 – İç Çap 9mm, Dış Çap 13mm – 50 Mt./Ambalaj
• İSB-110 – İç Çap 11mm, Dış Çap 15mm – 50 Mt./Ambalaj
• İSB-140 – İç Çap 14mm, Dış Çap 18mm – 50 Mt./Ambalaj
• İSB-160 – İç Çap 16mm, Dış Çap 20mm – 50 Mt./Ambalaj
• İSB-180 – İç Çap 18mm, Dış Çap 22mm – 50 Mt./Ambalaj
• İSB-210 – İç Çap 21mm, Dış Çap 25mm – 50 Mt./Ambalaj
• İSB-260 – İç Çap 26mm, Dış Çap 31mm – 25 Mt./Ambalaj
• İSB-290 – İç Çap 29mm, Dış Çap 35mm – 25 Mt./Ambalaj
• İSB-320 – İç Çap 32mm, Dış Çap 36mm – 25 Mt./Ambalaj
• İSB-370 – İç Çap 37mm, Dış Çap 41mm – 25 Mt./Ambalaj
• İSB-420 – İç Çap 45mm, Dış Çap 49mm – 25 Mt./Ambalaj

Çelik Spiral Borunun Tercih Edilmesi Gereken Uygulamalar

CNC Tezgahları ve İşleme Merkezleri

Tezgahın hareketli eksenlerinde kablo güzergahları sürekli bükülme ve gerilmeye maruz kalır. Plastik spiral bu bölgelerde zamanla yorulup çatlar; çelik spiral ise yüksek döngü sayısına dayanır. İzoleli versiyon (İSB) talaş ve soğutma sıvısına karşı ek koruma sağlar.

Robotik Sistemler

Robot kolu eklemleri kabloyu sürekli döndürür ve gerer. Bu dinamik güzergahlarda çelik sarımın burulma direnci kritiktir. EMI azaltma özelliği hassas robot sensörlerinin parazit almasını engeller.

Pres ve Stamping Makineleri

Yüksek titreşim ve darbe ortamı. Plastik spiral titreşimle gevşeyip güzergahını kaybedebilirken çelik sarım pozisyonunu korur.

Vinç ve Kaldırma Ekipmanları

Yük kaldırma sırasında kumanda kablolarına uygulanan mekanik gerilim yüksektir. Çelik spiral bu gerilimi absorbe ederek kabloya iletmez.

Ağır Hizmet Atölyeleri

Döküm, dövme ve kaynak atölyelerinde kıvılcım, sıcak talaş ve metal parçacıkları plastik boruları kolayca deler. Çelik gövde bu hasara karşı doğal bariyer oluşturur.

Denizcilik Uygulamaları

Gemi güverte ve makine dairesinde tuz buharı ve nem korozyonu yaratan ortamda çelik spirale izoleli kılıf (İSB) eklenmesi doğru seçimdir.

Standart plastik spiral boru uygulamaları için PSB ve TSB serimize, yangın güvenliği gerektiren ortamlar için halojen free spiral boru sayfamıza, pano içi kablo düzenlemesi için makaralı uzatma priz ve kablo kanalı çeşitleri sayfalarımıza göz atabilirsiniz.

ÇSB mi İSB mi? Seçim Kriterleri

Standart ÇSB tercih edilmesi gereken durumlar: Kurulum ortamı kuru ve temiz, kablo yalıtımına zarar verecek keskin kenar riski düşük, maliyet optimizasyonu öncelikli.

İzoleli İSB tercih edilmesi gereken durumlar: Soğutma sıvısı, yağ veya kimyasal madde teması mümkün, kablo yalıtımının korunması kritik, korozyona maruz dış ortam veya denizcilik uygulaması, hassas sinyal kablosu içeren güzergah.

Sık Sorulan Sorular

Çelik spiral boru esneklik açısından plastikle karşılaştırıldığında nasıl?

Çelik spiral plastikten daha sert hissettirse de minimum bükülme yarıçapı değerleri çoğu makine güzergahını karşılar. Çok dar köşeler için plastik spiral daha kolay yönlendirilebilir; ancak mekanik direnç gereken noktalarda çelik tercih edilmelidir.

Çelik spiral boru topraklama iletkeni olarak kullanılabilir mi?

Hayır. Çelik spiral boru mekanik koruma amacıyla üretilmiştir; elektriksel süreklilik için tasarlanmamıştır ve topraklama iletkeni olarak kullanılmamalıdır.

Isıya dayanıklılık açısından plastikle farkı nedir?

Plastik spiral boru +105°C'ye kadar çalışabilirken çelik spiral çok daha yüksek sıcaklıklara dayanır. Fırın çevresi veya yüksek ısı kaynakları yakınındaki güzergahlarda çelik açıkça üstündür.
