Plastik Spiral Boru Çeşitleri: Standart ve Kılavuz Telli Seriler, Doğru Çap Seçimi

Elektrik ve sinyal kablolarını mekanik hasardan, sürtünmeden ve dış etkenlerden korumanın en esnek yöntemi spiral borudur. Sert borulardan farklı olarak spiral boru; kıvrımlı güzergahları, hareketli aksamları ve dar geçişleri sorunsuz takip edebilir. Bu esneklik onu özellikle otomotiv tesisatı, makine kabinleri ve tarım ekipmanları gibi "statik olmayan" uygulamaların vazgeçilmezi kılar.

Aveo Plastik, plastik spiral boru kategorisinde iki farklı seri üretmektedir: standart PSB serisi ve kılavuz telli TSB serisi. Her iki seri de 12mm'den 32mm'ye kadar aynı çap aralığında sunulur; aralarındaki tek fark kılavuz telin varlığıdır ve bu fark sahada ciddi zaman tasarrufu anlamına gelir.

Bu rehberde iki serinin detaylarını, çap seçim mantığını ve hangi uygulamada hangisinin tercih edilmesi gerektiğini ele alıyoruz. Halojen free spiral boru gereksinimleri için HSB/HSC serisi ayrı bir sayfada incelenmektedir.

Plastik Spiral Borunun Yapısı ve Çalışma Prensibi

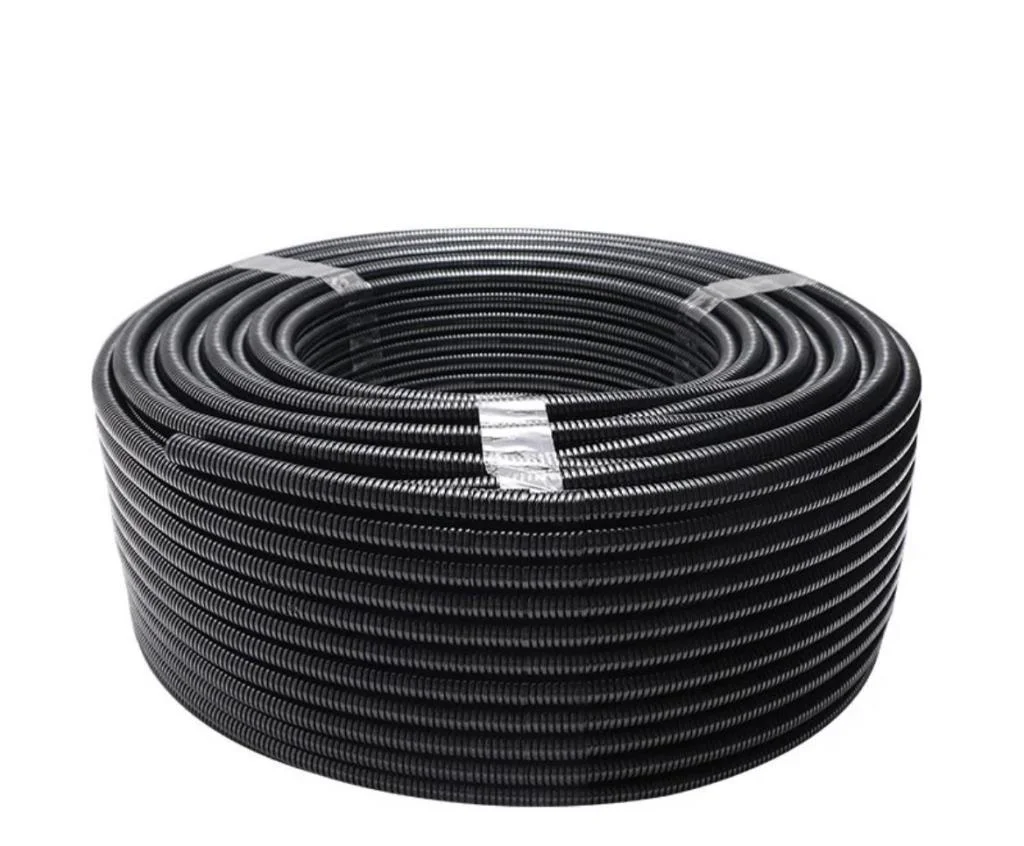

Plastik spiral boru, PVC hammaddenin sarmal biçimde sarılmasıyla üretilir. Bu sarım; boruya hem esneklik hem de ezilme direnci kazandırır. Düz bir PVC boru kıvrıldığında ezilip iç geçişi kapatabilir; spiral yapı bu riski ortadan kaldırır.

Siyah renk, UV stabilitesi için özellikle seçilmiştir. Açık havada veya güneş ışığına maruz güzergahlarda siyah PVC, sarı ya da şeffaf alternatiflere kıyasla çok daha uzun ömürlüdür.

Çalışma sıcaklık aralığı -20°C ile +105°C arasındadır. Bu aralık; araç motor bölmeleri, fırın çevresi ve soğuk depo gibi zorlu sıcaklık ortamlarını kapsar.

Aveo Plastik PSB Serisi: Standart Plastik Spiral Boru

PSB serisi, temel kablo koruma ihtiyaçları için ekonomik ve geniş uygulama yelpazeli standart spiraldir. Kılavuz tel içermez; kablolar boru içinden elle ya da kısa mesafelerde itilerek geçirilir.

PSB-120 – İç Çap 12mm, Dış Çap 16mm – 100 Mt./Ambalaj

En ince model. Tek veya iki ince sinyal kablosunun korunmasında, sensör hatlarında ve araç içi ince tel güzergahlarında kullanılır.

PSB-140 – İç Çap 14mm, Dış Çap 18mm – 100 Mt./Ambalaj

Hafif kablo demetleri ve birden fazla ince kablo için uygundur. Tarım makineleri ve hafif sanayi ekipmanlarında sıkça tercih edilir.

PSB-160 – İç Çap 16mm, Dış Çap 19,6mm – 100 Mt./Ambalaj

PSB-180 – İç Çap 18mm, Dış Çap 21,8mm – 100 Mt./Ambalaj

Orta çaplı kablo demetleri. CNC tezgahı kumanda hatları ve makine kapı geçişleri için standarttır.

PSB-200 – İç Çap 20mm, Dış Çap 23,8mm – 100 Mt./Ambalaj

Birden fazla orta kesitli kablo barındıran demetler. Otomobil motor bölgesi güzergahlarının en yaygın çapı.

PSB-260 – İç Çap 25mm, Dış Çap 28,4mm – 50 Mt./Ambalaj

PSB-320 – İç Çap 32mm, Dış Çap 35,6mm – 50 Mt./Ambalaj

Büyük kablo demetleri. Forklift, iş makinesi ve sanayi ekipmanı ana besleme hatlarında kullanılır. Ambalaj metrajı bu boyutlarda 50 metreye iner.

Aveo Plastik TSB Serisi: Kılavuz Telli Plastik Spiral Boru

TSB serisi, PSB ile birebir aynı çap değerlerinde üretilir. Tek fark: boru içinden geçen çelik kılavuz tel. Bu tel, kablo çekme–itme işlemini uzun güzergahlarda ve erişilmesi güç bölgelerde tek kişiyle gerçekleştirmeyi mümkün kılar.

• TSB-120 – İç Çap 12mm – 100 Mt./Ambalaj
• TSB-140 – İç Çap 14mm – 100 Mt./Ambalaj
• TSB-160 – İç Çap 16mm – 100 Mt./Ambalaj
• TSB-180 – İç Çap 18mm – 100 Mt./Ambalaj
• TSB-200 – İç Çap 20mm – 100 Mt./Ambalaj
• TSB-260 – İç Çap 25mm – 50 Mt./Ambalaj
• TSB-320 – İç Çap 32mm – 50 Mt./Ambalaj

Kılavuz telin pratikte ne anlama geldiği: Bir boru güzergahını monte ettikten sonra kablo çekmek için iki kişi gerekebilir; biri iter, diğeri çeker. Kılavuz telle bu iş tek kişiyle yapılır. Ayrıca tel, kablo ucu bağlandıktan sonra geri çekilerek kablo kolayca yerleştirilir. Uzun ve kıvrımlı güzergahlarda zaman tasarrufu PSB'ye kıyasla saatlerle ölçülebilir.

TSB serisinin tercih edilmesi gereken durumlar: 5 metreden uzun güzergahlar, makinenin iç bölümlerindeki erişilmesi zor geçişler, tek kişilik montaj zorunluluğu, ileride kablo değişimi yapılacak noktalar.

PSB serisinin yeterli olduğu durumlar: Kısa güzergahlar (2 metrenin altı), kablo uçlarına her iki taraftan rahatlıkla erişilebilen açık geçişler, maliyet optimizasyonunun öncelikli olduğu büyük miktarlı projeler.

Çap Seçim Rehberi

Kablo demeti dış çapını ölçün veya hesaplayın. Spiral borunun iç çapı, kablo demeti dış çapının en az yüzde yirmi büyüğü olmalıdır. Bu boşluk hem kablo çekme kolaylığı hem de boru içinde kabloların sıkışmasını önlemek için gereklidir.

Örnek: 14mm çapındaki bir kablo demeti için PSB-180 (18mm iç çap) veya PSB-200 (20mm iç çap) uygun seçimdir. PSB-140 (14mm iç çap) teknik olarak geçer ancak çekme sürtünmesi yüksek olur.

Büyük çaplı modellerde (PSB-260, PSB-320) 50 metrelik ambalaj dikkatini çekebilir; daha uzun güzergahlar için birden fazla ambalaj hesaba katılmalıdır.

Kullanım Alanları

Otomotiv: Araç kapı geçişleri, motor bölmesi besleme hatları, römork sinyal kabloları, traktör ve iş makinesi kumanda hatları.

Endüstriyel Makine: CNC tezgahı kablo koruması, robot kolu güzergahları, pres ve taşıma makinesi kabinleri.

Tarım ve Hayvancılık: Sera otomasyon sensör hatları, sulama sistemi kontrol kabloları, ahır ve kümes elektrik güzergahları.

Denizcilik: Tekne iç elektrik güzergahları, nem ve tuz buharına maruz kablo korumaları.

Plastik spiral borularla birlikte kablo güzergahını tamamlamak için kablo kanalı çeşitleri, koruge boru ve yeraltı güzergahları için polietilen kangal boru sayfalarımızı da inceleyebilirsiniz.

Sık Sorulan Sorular

PSB ve TSB dışında Aveo Plastik'in başka spiral boru serisi var mı?

Evet. Yangın güvenliği gereksinimleri yüksek ortamlarda halojen free spiral boru serileri (HSB, HSC, THS, THB) tercih edilmektedir. Bu seriler için Aveo Plastik halojen free spiral boru sayfamızı inceleyebilirsiniz. Ağır sanayi için çelik spiral boru (ÇSB) ve izoleli çelik spiral boru (İSB) de mevcuttur.

Spiral boru kesimi nasıl yapılır?

Makas veya kablo kesici ile istenilen noktadan kesilebilir. Kesim noktasında sarım açılırsa boru ucu hafifçe ısıtılarak ya da bant sarılarak sabitlenebilir.

Spiral boru UV'ye dayanıklı mı?

Siyah PVC, UV ışığına karşı doğal stabilizasyon sağlar. Ancak sürekli ve yoğun güneş maruziyeti söz konusuysa halojen free veya çelik spiral borular daha uzun vadeli dayanım sunar.
